Jorobas Magnéticas y Separadores para Tubería Redonda Eriez
Las Jorobas Magnéticas Eriez y los Separadores de Tubería Redonda Eriez ofrecen una solución simple, eficiente y confiable para eliminar la contaminación ferrosa en productos secos, de flujo libre, transportados por gravedad o mediante sistemas neumáticos.
Estos equipos son ideales para aplicaciones con materiales como alimento para animales, granos, astillas de madera, productos alimenticios, arena, plástico y otros productos secos a granel.

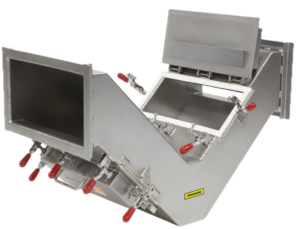

La carcasa de la Joroba Magnética cuenta con un diseño tipo codo en dos secciones, inclinadas a 45 grados respecto a un plano horizontal. Cada sección incorpora un potente imán de placa con bisagras y seguro de cierre, ubicado estratégicamente en el lado de entrada y en el lado de salida del flujo de producto.
Cuando el material ingresa a la Joroba Magnética, es obligado a cambiar bruscamente de dirección contra la superficie del primer imán de placa. A medida que el producto avanza dentro de la carcasa, vuelve a cambiar de dirección y entra en contacto con la superficie del segundo imán de alta potencia.
Este diseño aprovecha la mayor densidad de los materiales ferrosos, ya que las partículas metálicas más pesadas tienden a desplazarse hacia la cara del imán. Esto incrementa la probabilidad de captura y mejora la eficiencia en la separación de contaminantes metálicos.
La contaminación ferrosa permanece adherida a la superficie de los imanes hasta que el operador retira el imán del flujo de producto y elimina físicamente el metal capturado.
Características y beneficios
- Abrazaderas de liberación rápida para facilitar la operación y el mantenimiento.
- Altura total reducida, ideal para adaptaciones en instalaciones existentes.
- Construcción completamente soldada.
- Fabricación disponible en acero al carbón o acero inoxidable.
- Disponibles para instalaciones por gravedad, neumáticas horizontales o neumáticas verticales.

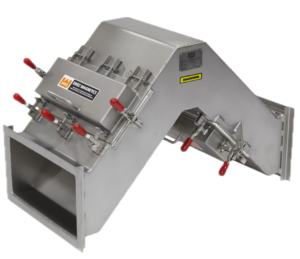

Jorobas Magnéticas Neumáticas
La eliminación de contaminación ferrosa en materiales transportados a través de líneas neumáticas se realiza de forma eficaz mediante la Joroba Magnética.
El conjunto está formado por dos potentes imanes instalados dentro de una carcasa rectangular cerrada, fabricada en lámina metálica. Los imanes están sujetos a la carcasa mediante bisagras, lo que permite abrirlos fácilmente para su limpieza.
Las Jorobas Magnéticas Neumáticas estándar están diseñadas para instalarse en el lado de succión de un soplador.

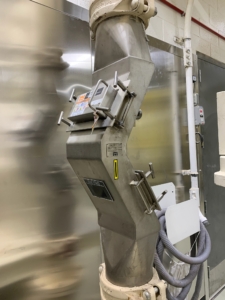

Jorobas Magnéticas de Flujo por Gravedad

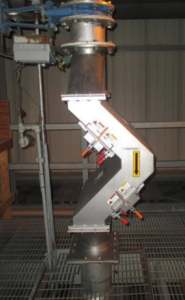

La Joroba Magnética de Flujo por Gravedad se utiliza para remover contaminación ferrosa en aplicaciones donde materiales pesados y de flujo libre son transportados a través de ductos verticales por gravedad.
Cuando la unidad se instala de forma vertical, ofrece una alta eficiencia, ya que el material en caída impacta directamente contra el primer imán. Posteriormente, el cambio de dirección del flujo permite que el segundo imán capture cualquier contaminante ferroso que no haya sido retenido por el primero.

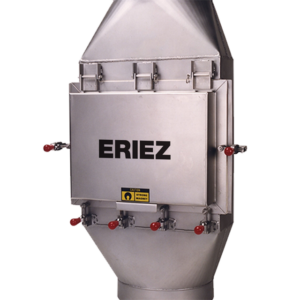

Separadores para Tubería Redonda
El Separador para Tubería Redonda permite instalar imanes de placa en ductos redondos de flujo por gravedad de una manera simple, eficiente y económica.
Al integrar el imán dentro de una carcasa diseñada específicamente para la remoción efectiva de contaminación ferrosa, este separador reduce los costos de instalación y ayuda a garantizar resultados satisfactorios.
El conjunto se instala simplemente cortando una sección del ducto donde se requiere protección magnética y colocando el separador en posición. Un deflector de neopreno dirige el flujo del material directamente sobre la superficie del imán, lo que favorece la captura y remoción de contaminantes ferrosos.
