Sistema Tromel Magnético Eriez – Separador de Bolas para Molino
Eriez ha sido pionera en el desarrollo de técnicas de separación magnética para mejorar la eficiencia de los circuitos de molienda en plantas de procesamiento de minerales.
El Sistema Tromel Magnético Eriez se atornilla directamente a la brida de descarga del molino de bolas para proporcionar una recolección magnética continua de fragmentos de bolas de molienda. Su circuito magnético permanente captura los fragmentos metálicos y los descarga hacia una tolva de recolección.
Los fragmentos de bolas de molienda que salen de los molinos de bolas pueden provocar un desgaste extremo en los equipos instalados aguas abajo. Estos fragmentos, al circular dentro del circuito de molienda, generan desgaste excesivo en sumideros, bombas, hidrociclones y tuberías de interconexión.
Además, los fragmentos de bolas de molienda aportan muy poco al proceso de molienda, pero continúan consumiendo energía dentro del circuito.
Principio de operación
El sistema está compuesto por el tromel ciego, el sector magnético, la estructura de soporte y la tolva de descarga.
El tromel ciego es una extensión corta que se atornilla directamente a la brida de descarga del molino de bolas. Su función es transportar el material descargado por el molino a través del campo magnético.
El tromel ciego está fabricado en acero inoxidable e incluye un revestimiento de desgaste resistente a la abrasión.

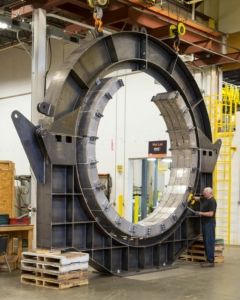

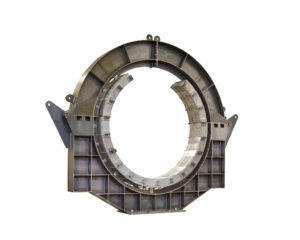

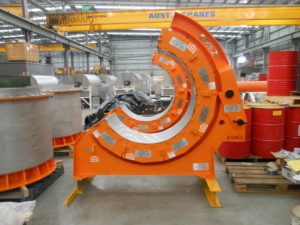

El sector magnético está compuesto por imanes permanentes y cuenta con un arco aproximado de 200 grados. Este arco magnético se monta sobre un pedestal de soporte de acero y se posiciona alrededor del tromel ciego.
Los imanes permanentes están encapsulados en contenedores de acero inoxidable e incorporan una barra posterior de acero que brinda soporte y ayuda a proyectar el campo magnético.
La tolva de descarga y la estructura de soporte se colocan justo dentro del tromel ciego para recolectar los fragmentos de bolas de molienda. La tolva recibe estos fragmentos cuando giran y pasan por el extremo del sector magnético, ubicado en la parte superior del tromel ciego.
Variaciones del Sistema Tromel Magnético
Existen varias variaciones y modificaciones del Sistema Tromel Magnético Eriez disponibles para adaptarse a aplicaciones específicas.
El tamaño del tromel ciego y del circuito magnético puede ajustarse para adaptarse a molinos de bolas existentes y al espacio disponible en la zona de descarga.
El circuito magnético está diseñado para ofrecer máxima fuerza en aplicaciones con altos flujos de pulpa y bolas de molienda de hasta 4 pulgadas de diámetro.
El Sistema Tromel Magnético puede configurarse para molinos reversibles o bidireccionales.
Características
- Circuito magnético permanente diseñado para ofrecer máximo desempeño.
- No requiere consumo de energía eléctrica.
- Construcción robusta que garantiza una larga vida útil.
- Mantenimiento mínimo.
- Proceso continuo sin intervención del operador.
